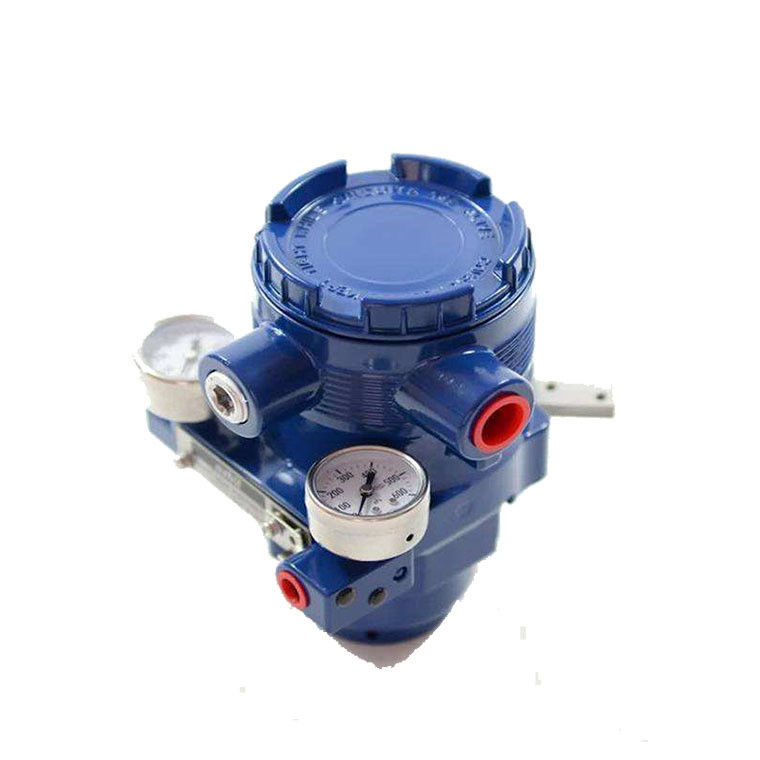

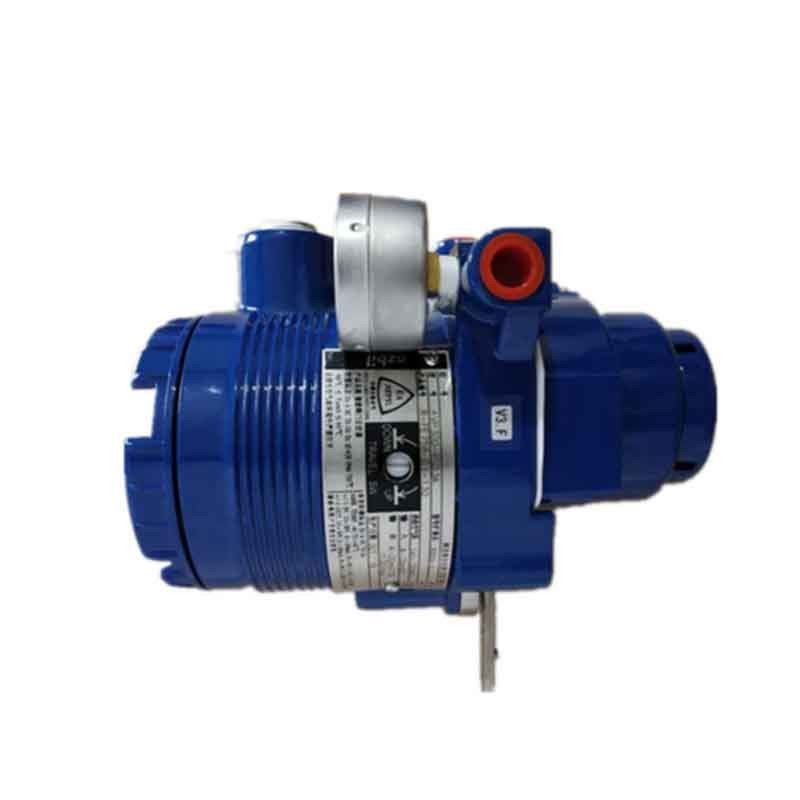

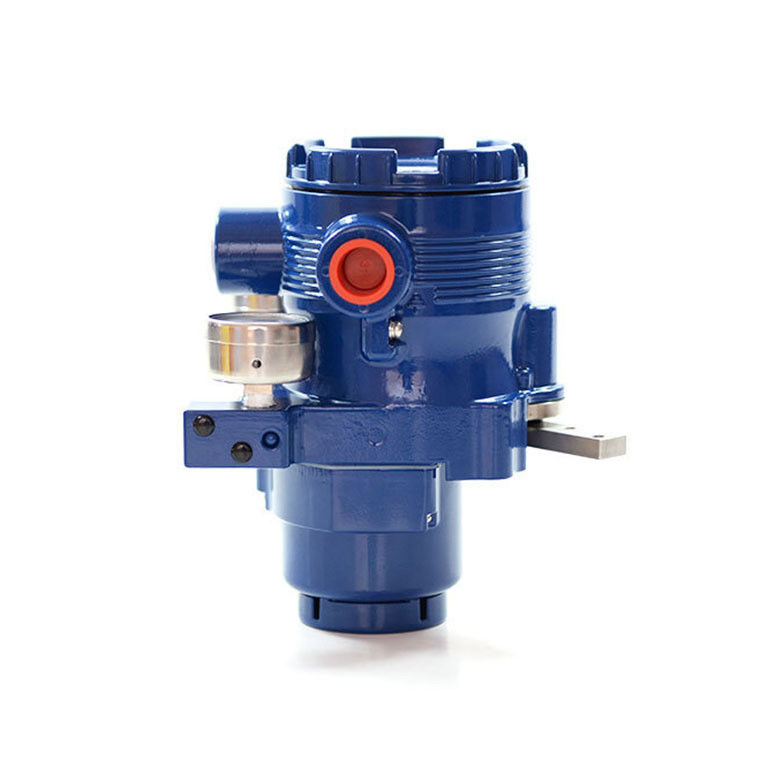

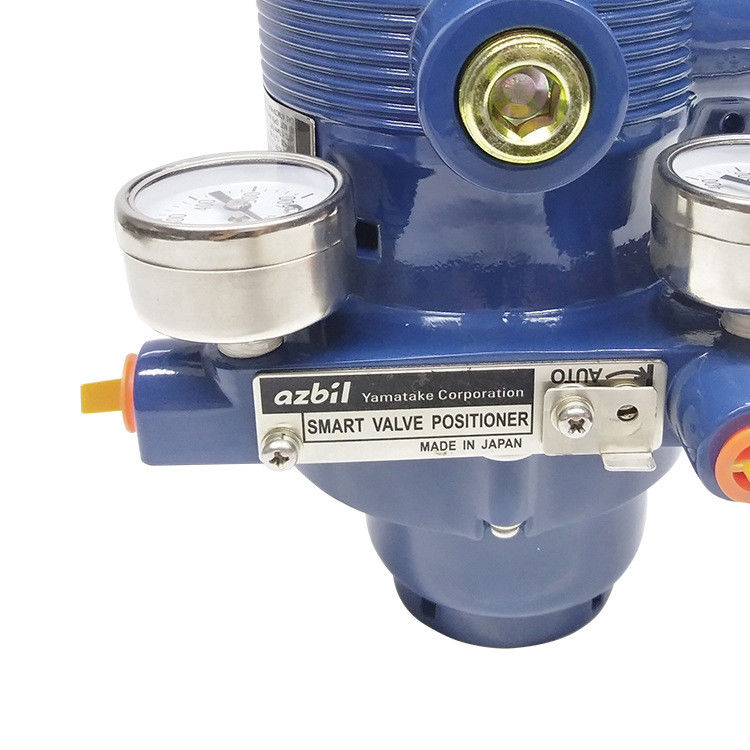

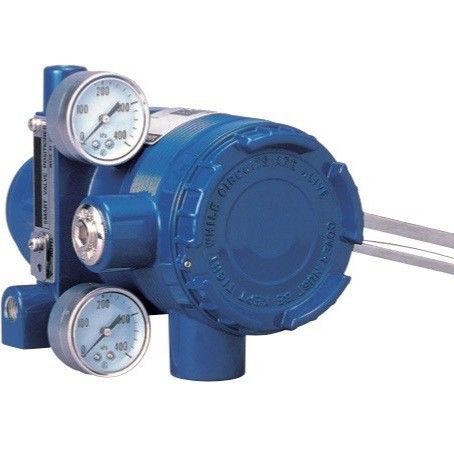

Elektro-Positionierer Intelligenter Ventil-Positionierer AVP 300 elektropneumatischer Positionierer

Überblick

Smart Valve Positioner 300-Serie Modelle AVP300/AVP301/AVP302 sind Strom-pneumatische intelligente Ventilpositionierer.Die 300-Serie empfängt ein Gleichstromsignal von Steuergeräten und steuert pneumatische VentileZusätzlich zu dieser grundlegenden Funktion verfügt die 300er Serie über Kommunikationsfunktionen, ein automatisches Konfigurationsprogramm,Dies wird die Produktivität und Effizienz des Betriebs der Anlage erheblich erhöhen..

Das Modell AVP301 verfügt über eine Ventil-Reise-Sender-Funktion, die ein 4 ‰ 20 mA Gleichstromsignal überträgt.

Eigenschaften

1Einfach zu bedienen.

• Automatisches Setup

Die Funktion "Auto-Setup" ist ein vollautomatisches Konfigurationsprogramm, das den Aktor angibt und die Null- und Spannweite des Ventils einstellt.Das Programm kann einfach von einem externen Schalter eingeschaltet werden, so dass Anpassungen des Ventils schnell und sicher in gefährlichen Bereichen durchgeführt werden können.

2Einheitliches Modell für mehrere Spezifikationen

Die Einstellungen der 300er Serie können geändert werden, ohne dass Teile ausgetauscht werden.

• Eingangsbereich

Konfigurierbar auf jeden erforderlichen Bereich für den geteilten Bereich

• Strömungsmerkmal

Lineare, EQ%, Schnellöffnungs- oder benutzerdefinierte Eigenschaften

• Typ des Aktoren

Ein- oder Doppelwirkungsantrieb (optionales Rückwärtsrelais erforderlich)

3. Ventildiagnostik (nur Modell AVP302)

Die folgenden Parameter können durch den HART-Kommunikator oder das Kontrollventil-Wartungssupportsystem “Valstaff” überwacht werden.

• Stick-Slip
• Gesamtschlag
• Reisehistogramm
• Zykluszahl
• Ausgeschaltete Zählung
• Max. Fahrgeschwindigkeit

4Positives Sitzen

Die positive Sitzfunktion schaltet das Ventil vollständig ab, wenn das Eingangssignal niedriger wird als zuvor eingestellt.

5Leichte Wartung.

Der elektrische Schaltkreis und der Luftkreislauf sind völlig getrennt, so daß die Wartung des Luftkreislaufs auf der Baustelle einfach ist.so ist es auch einfach, den Betrieb des Ventils zu überprüfen. (Er ist jedoch nicht für den doppelt wirkenden Aktor verfügbar.)

6. Reiseübertragung

Das Modell AVP301 überträgt ein Signal von 4-20 mA, das proportional zur Ventilbewegung ist und vom Kontrollraum aus überwacht werden kann.

7. kann entweder auf einem Ein- oder Doppelwirkungsantrieb montiert werden.

Bei einem doppelt wirkenden Aktor wird am Ausgangsluftdruckanschluss ein Rückwärtsrelais hinzugefügt.
